Взрывозащищенная клеммная коробка КНВ-А1222 из алюминиевого сплава
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенная клеммная коробка КНВ-А1222 из алюминиевого сплава предназначена для соединения, распределения и разветвления электрических цепей на промышленных объектах, где требуется применение электрооборудования во взрывозащищённом исполнении.
Модель имеет вытянутый прямоугольный корпус, позволяющий организовать подключение нескольких кабельных линий и распределить клеммные соединения по длине монтажного пространства. Корпус и крышка изготовлены из коррозионностойкого алюминиевого сплава с защитным эпоксидным порошковым покрытием. Крышка закрепляется невыпадающими винтами из нержавеющей стали.
Внутри корпуса предусмотрена установка монтажной пластины и DIN-реек для размещения клеммных блоков. Их количество, тип и расположение подбираются в соответствии с электрической схемой. Конструкция также предусматривает внешний заземляющий болт.
Для подключения кабелей могут применяться вводы с метрической, трубной цилиндрической и конической резьбой. При подготовке отверстий необходимо учитывать размеры вводов, расстояния между их центрами и геометрические ограничения корпуса.
Минимальное расстояние между отверстиями для сверления, мм:
| Размер резьбы | 3/8″ M16 | 1/2″ M20 | 3/4″ M25 | 1″ M32 | 1 1/4″ M40 | 1 1/2″ M50 | 2″ M63 | 2 1/2″ M75 | 3″ M80 |
|---|---|---|---|---|---|---|---|---|---|
| 3/8″ M16 | 33 | 35 | 38 | 42,5 | 45,5 | 49,5 | 56,5 | 62,5 | 71,5 |
| 1/2″ M20 | 35 | 37 | 40 | 44,5 | 47,5 | 51,5 | 58,5 | 64,5 | 73,5 |
| 3/4″ M25 | 38 | 40 | 43 | 47,5 | 50,5 | 54,5 | 61,5 | 67,5 | 76,5 |
| 1″ M32 | 42,5 | 44,5 | 47,5 | 52 | 55 | 59 | 66 | 72 | 81 |
| 1 1/4″ M40 | 45,5 | 47,5 | 50,5 | 55 | 58 | 62 | 69 | 75 | 84 |
| 1 1/2″ M50 | 49,5 | 51,5 | 54,5 | 59 | 62 | 66 | 73 | 79 | 88 |
| 2″ M63 | 56,5 | 58,5 | 61,5 | 66 | 69 | 73 | 80 | 86 | 95 |
| 2 1/2″ M75 | 62,5 | 64,5 | 67,5 | 72 | 75 | 79 | 86 | 92 | 101 |
| 3″ M80 | 71,5 | 73,5 | 76,5 | 81 | 84 | 88 | 95 | 101 | 110 |
Технические характеристики
Применение
КНВ-А1222 применяется для коммутации электрических цепей, расключения кабелей и организации промежуточных соединений в системах промышленной автоматизации, контроля и управления.
Коробка может использоваться для подключения контрольно-измерительных приборов, датчиков, исполнительных устройств, а также соединения сигнальных, управляющих и силовых линий. Возможность применения в конкретной взрывоопасной зоне определяется выбранным исполнением и его маркировкой взрывозащиты.
Вытянутый корпус подходит для схем, в которых клеммные блоки необходимо расположить последовательно вдоль монтажной пластины. Такая конфигурация позволяет организовать отдельные группы подключений и учитывать направление подхода кабельных трасс.
При подборе оборудования необходимо определить количество электрических цепей, число и сечение проводников, тип клеммных соединений, параметры кабелей и расположение вводов.
Преимущества практического использования

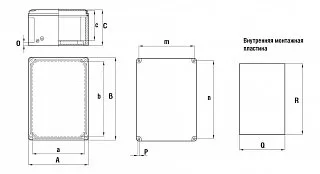

КНВ-А1222 имеет габариты 120 × 220 × 80 мм и внутренние размеры 110 × 210 × 72 мм. Вытянутая форма предоставляет дополнительное пространство для продольного размещения клеммных блоков по сравнению с квадратными исполнениями меньшего размера.
Корпус из алюминиевого сплава сочетает механическую прочность и небольшую массу. Эпоксидное порошковое покрытие обеспечивает дополнительную защиту поверхности от воздействия окружающей среды.
Для серии КНВ-А предусмотрены различные виды взрывозащиты и степень защиты оболочки IP65/IP66 в зависимости от исполнения. Это позволяет подобрать комплектацию с учётом характеристик рабочей среды и условий размещения оборудования.
Возможность индивидуальной подготовки отверстий позволяет организовать кабельные подключения с разных сторон корпуса. При использовании вводов различных типоразмеров их размещение определяется минимальными расстояниями между отверстиями и доступной площадью стенок.
Внутреннее оснащение подбирается под требования проекта. Возможна установка необходимых клеммных блоков, DIN-реек, кабельных вводов, переходников, вентиляционных и дренажных элементов.
Купить Взрывозащищенная клеммная коробка КНВ-А1222 из алюминиевого сплава
У нас можно заказать взрывозащищенную клеммную коробку КНВ-А1222 из алюминиевого сплава для комплектации промышленных электротехнических систем, оборудования КИПиА и систем автоматизации.
Для подбора исполнения необходимо указать требуемый вид взрывозащиты, количество и сечение проводников, тип и число клеммных терминалов, параметры подключаемых кабелей, размеры резьбы и расположение кабельных вводов.
При комплектации учитываются габариты и внутреннее пространство корпуса, условия эксплуатации, монтажная схема, допустимые расстояния между отверстиями и необходимость дополнительного оборудования.
